فیوزها مؤلفه های مهم در سیستم های برقی و الکترونیکی هستند و به عنوان دستگاه های ایمنی که مدارها را در برابر شرایط بیش از حد محافظت می کنند ، خدمت می کنند. من به عنوان یک تأمین کننده فیوز ، دست اول شاهد طیف متنوعی از برنامه ها و الزامات هستم که منجر به توسعه اندازه های مختلف فیوز می شود. در این وبلاگ ، اندازه های مشترک فیوزها ، ویژگی های آنها و برنامه های معمولی را کشف می کنم.
فیوزهای تیغه
فیوزهای تیغه از جمله فیوزهای متداول ، به ویژه در سیستم های الکتریکی ولتاژ کم خودرو و کم هستند. آنها برای تیغه خود - مانند پایانه های خود ، که یک رابط ایمن و آسان - به - اتصال دارند ، نامگذاری شده اند.
فیوز مینی تیغه
فیوزهای مینی تیغه در کاربردهای مدرن خودرو بسیار محبوب هستند. اندازه کوچک آنها باعث می شود آنها برای استفاده در فضاهای تنگ مانند جعبه های فیوز اتومبیل ، کامیون و موتور سیکلت ایده آل شوند. آنها به طور معمول دارای رتبه فعلی از 2A تا 30a هستند. ابعاد فیزیکی یک فیوز مینی تیغه تقریباً 10.2 میلی متر طول ، عرض 8.3 میلی متر و ارتفاع 3.2 میلی متر دارد. این فیوزها اغلب برای محافظت از مدارها برای لوازم جانبی مانند چراغ های داخلی ، سیستم های رادیویی و پنجره های برق استفاده می شوند.
فیوز تیغه استاندارد
فیوزهای تیغه استاندارد از فیوزهای مینی تیغه بزرگتر هستند و برای مدت طولانی در برنامه های خودرو استفاده شده اند. آنها معمولاً از 5a به 40a رتبه فعلی را دارند. ابعاد فیوز تیغه استاندارد حدود 14.5 میلی متر طول ، عرض 9.5 میلی متر و ارتفاع 5 میلی متر است. فیوزهای تیغه استاندارد معمولاً در مدارهایی یافت می شوند که به انرژی بیشتری نیاز دارند ، مانند مدارهای برف پاک کن شیشه جلو ، دمنده های بخاری و پمپ های سوخت.
فیوز مکس تیغه
فیوز مکس تیغهحتی بزرگتر است و می تواند جریان های بالاتر را تحمل کند. با رتبه بندی فعلی از 20A به 120A ، آنها برای کاربردهای پر قدرت در وسایل نقلیه مانند مدارهای موتور استارت و مدارهای شارژ باتری با ظرفیت بزرگ طراحی شده اند. اندازه بزرگتر فیوزهای تیغه حداکثر امکان اتلاف گرمای بهتر را فراهم می کند ، که در هنگام برخورد با بارهای جریان زیاد ضروری است.
سطح - فیوزهای کوه (فیوزهای SMD)
در دنیای تابلوهای مدار چاپی (PCB) ، فیوزهای سطح - به دلیل اندازه و مناسب بودن آنها برای فرآیندهای مونتاژ خودکار ، به طور فزاینده ای اهمیت پیدا می کنند.
فیوز SMD 0603
Fuse 0603 SMD یکی از کوچکترین سطح است - فیوزهای موجود در دسترس. ابعاد آن 1.6 میلی متر x 0.8 میلی متر است و آن را برای استفاده در دستگاه های الکترونیکی جمع و جور مانند تلفن های هوشمند ، تبلت ها و دستگاه های پوشیدنی مناسب می کند. این فیوزها به طور معمول دارای رتبه بندی جریان کم هستند ، معمولاً در محدوده چند صد میلی لیتر به چند آمپر. آنها برای محافظت از اجزای الکترونیکی حساس بر روی PCB در برابر آسیب بیش از حد استفاده می شوند.
فیوز SMD 1206
فیوز SMD 1206 در مقایسه با فیوز 0603 ابعاد بزرگتر 3.2 میلی متر x 1.6mm دارد. این می تواند رتبه های جریان کمی بالاتر را داشته باشد ، به طور معمول از 1a تا 5a. SMD Fuse 1206 معمولاً در الکترونیک مصرفی مانند لپ تاپ ، دوربین های دیجیتال و منبع تغذیه مقیاس کوچک استفاده می شود.

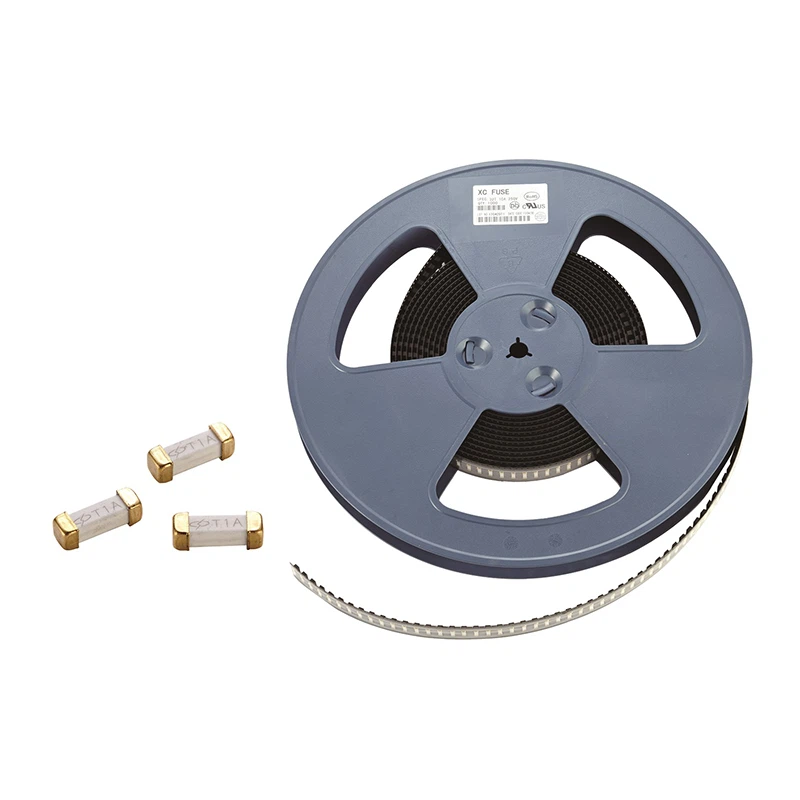

فیوز SMD 3210
فیوز SMD 3210یک سطح نسبتاً بزرگتر - فیوز کوه با ابعاد 8.1mm x 2.5mm. این می تواند دارای رتبه های بالاتر جریان ، از 5a تا 20a باشد. این نوع فیوز اغلب در برنامه های قدرت - گرسنه در PCB ها ، مانند تقویت کننده های قدرت ، پردازنده های عملکردی بالا و برخی از تابلوهای کنترل صنعتی استفاده می شود.
فیوزهای زیاد - ولتاژ و زیاد - جریان
برای کاربردهای توزیع صنعتی و برق ، فیوزهای زیاد و ولتاژ و جریان زیاد برای محافظت از تجهیزات الکتریکی در برابر بیش از حد زیاد و مدارهای کوتاه مورد نیاز است.
فیوز بدنه مربع با سرعت بالا ، 21 ساعت ، 57 میلی متر
فیوز بدنه مربع با سرعت بالا ، 21 ساعت ، 57 میلی متربرای محافظت از سرعت زیاد در سیستم های برق طراحی شده است. دارای بدن مربعی با طول 57 میلی متر است. این فیوزها قادر به قطع جریان های کوتاه کوتاه در مدت زمان بسیار کوتاه ، به طور معمول در محدوده میکرو ثانیه هستند. آنها معمولاً در پانل های توزیع انرژی صنعتی ، مراکز کنترل موتور در مقیاس بزرگ و تجهیزات الکتریکی ولتاژ بالا استفاده می شوند.
فیوزهای کارتریج
فیوزهای کارتریج از نظر شکل استوانه ای هستند و در طیف گسترده ای از اندازه ها و رتبه بندی های فعلی در دسترس هستند. آنها را می توان برای هر دو برنامه ولتاژ کم و ولتاژ بالا استفاده کرد. فیوزهای کارتریج ولتاژ کم اغلب در پانل های الکتریکی مسکونی و تجاری برای محافظت از مدارها برای روشنایی ، لوازم و موتورهای کوچک استفاده می شود. از طرف دیگر ، فیوزهای کارتریج ولتاژ بالا در پست های قدرت ، ترانسفورماتورها و خطوط انتقال ولتاژ بالا استفاده می شوند. ابعاد فیوزهای کارتریج بسته به ولتاژ و رتبه بندی فعلی آنها متفاوت است ، با طول از چند سانتی متر تا چندین ده سانتی متر.
انتخاب اندازه فیوز
انتخاب اندازه فیوز مناسب برای اطمینان از محافظت مناسب از مدارهای الکتریکی بسیار مهم است. در اینجا برخی از عوامل مهم برای در نظر گرفتن:
رتبه فعلی
رتبه فعلی یک فیوز باید کمی بالاتر از جریان عملکرد عادی مدار باشد. به عنوان مثال ، اگر یک مدار دارای جریان عملیاتی معمولی 2A باشد ، ممکن است یک فیوز با رتبه فعلی 2.5A یا 3A مناسب باشد. با این حال ، انتخاب فیوز با رتبه بندی بسیار زیاد مهم است ، زیرا این امر ممکن است باعث شود جریان بیش از حد از طریق مدار در صورت وقوع گسل جریان یابد و به طور بالقوه به تجهیزات آسیب برساند.
رتبه ولتاژ
امتیاز ولتاژ فیوز باید برابر یا بالاتر از حداکثر ولتاژ در مدار باشد. استفاده از فیوز با رتبه ولتاژ پایین تر می تواند باعث شود که فیوز قوس شود و در قطع صحیح مدار نتواند ، که می تواند بسیار خطرناک باشد.
محیط کاربردی
محیطی که در آن از فیوز استفاده می شود نیز بر انتخاب اندازه تأثیر می گذارد. به عنوان مثال ، در محیط های درجه حرارت بالا ، عملکرد فیوز ممکن است تحت تأثیر قرار گیرد و فیوز با درجه حرارت بالاتر یا اندازه فیزیکی بزرگتر برای اتلاف بهتر گرما ممکن است مورد نیاز باشد.
پایان
من به عنوان یک تأمین کننده فیوز ، اهمیت داشتن طیف گسترده ای از اندازه فیوز را برای تأمین نیازهای متنوع برنامه های مختلف می فهمم. این که آیا این یک فیوز SMD کوچک برای یک تلفن هوشمند است یا یک فیوز ولتاژ زیاد برای یک سیستم انرژی صنعتی ، هر اندازه فیوز نقش مهمی در محافظت از مدارها و تجهیزات برقی دارد.
اگر برای برنامه خاص خود به فیوز نیاز دارید ، من از شما دعوت می کنم تا برای یک بحث دقیق با من تماس بگیرید. ما می توانیم با هم کار کنیم تا مناسب ترین اندازه ها و انواع فیوز را انتخاب کنیم تا از ایمنی و قابلیت اطمینان سیستم های برقی خود اطمینان حاصل شود.
منابع
- "کتابچه راهنمای مهندسی برق" - مرجع جامع برای مفاهیم مهندسی برق ، از جمله طراحی فیوز و کاربرد.
- برگه های سازنده برای محصولات مختلف فیوز ، که اطلاعات مفصلی در مورد مشخصات فیوز و عملکرد ارائه می دهند.
